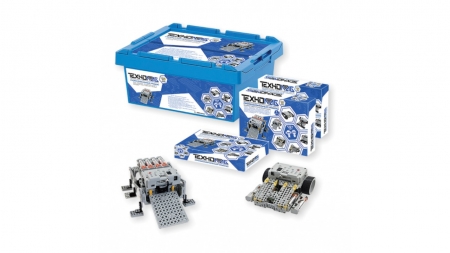

Набор робототехники профессиональный уровень, 14+

Образовательный робототехнический модуль способствует освоению навыков в области проектирования и моделирования объектов с целью их использования для исследования явлений и процессов, формированию логического мышления и выявления причинно-следственных связей, а так же формирование навыков инженерно-технического программирования.

Образовательный робототехнический модуль «Профессиональный уровень» содержит:

Базовые робототехнические наборы – 4шт.; для группового и индивидуального применения.

Методические рекомендации для преподавателя  - 1шт; содержат теоретические аспекты по основам робототехники; рекомендации по сборке моделей.

Методические рекомендации для ученика - 4шт.; содержат руководства по сборке 10 различных моделей.

Оптический диск с лицензионным ПО - 1шт.; для программирования управляющего контроллера.

Оптический диск с инструкциями и рабочими материалами - 1шт.

Комплект модулей Bluetooth для беспроводной передачи данных-1 шт. (комплект состоит из 2х устройств).

Комплект модулей ZigBee для беспроводной передачи данных - 2шт. (комплект состоит из 3х устройств).

Модуль USB для преобразования интерфейсов - 2шт. Для интерфейсов TTL, RS-232 и RS-485 в последовательный интерфейс.

Модуль предназначен для проведения занятий в классах углубленного изучения робототехники, а так же в рамках изучения информатики и досугового образования.

СОСТАВ МОДУЛЯ:

1) Базовые робототехнические наборы на базе ROBOTIS BIOLOID предназначенные для индивидуального и группового применения - 4 шт.

В базовом наборе:

- 81 перфорированная пластина из высококачественного пластика;

- 30 элементов различных подвижных передач и шарниров;

- 53 детали, представляющих собой конструктивные элементы и переходные фланцы между различными компонентами набора;

- 102 детали, представляющие собой компоненты для сборки гусеничных траков;

- пассивная опора - 1 шт;

- 10 зубчатых колес;

- 2 резиновых колеса с дисками из высококачественного пластика;

- 14 шкивов;

- 6 круглых фланца;

- Комплект винтов различной длины в кол-ве 135 шт;

- Комплект специализированных крепежных элементов (втулки и заклепки) в кол-ве 230 шт.

- Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2 шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.

- ИК-датчик с аналоговым выходом для выдачи результатов измерений - 3шт.

- Массив ИК-сенсоров* - 1шт.

- Интерфейсный кабель USB для программирования управляющего контроллера - 1 шт.

- Комплект шлейфов для соединения основных элементов базового робототехнического набора - 1шт.

- Отсек для установки источника питания типа АА - 6 шт.

- Управляющий контроллер** - 1 шт.

Все элементы каждого базового робототехнического набора, входящего в комплект поставки конструктивно и электрически совместимы друг с другом.

2) Комплект модулей ZigBee для беспроводной передачи данных - 2 шт.

Каждый комплект состоит из не менее 3х устройств, позволяющих организовать передачу данных между элементами базового набора и персональным компьютером.

3) Модуль USB для преобразования интерфейсов - 2 шт.

Модуль обеспечивает преобразование интерфейсов TTL, RS-232, RS-485 в последовательный интерфейс персонального компьютера.

4) Универсальный сенсорный модуль - 2 шт.

Устройство содержит не менее 3-х ИК-сенсоров, позволяющих измерять дальность до объекта или яркость поверхности; ИК-порт для установления беспроводного канала связи между устройствами управления; микрофон; динамик; датчик температуры. Управление устройством и считывание показание сенсорных устройств осуществляется по шине TTL.

5) Методические рекомендации для преподавателя - 1шт.

Содержат материалы для подготовки к проведению занятий; теоретические аспекты по основам робототехники; рекомендации по сборке не менее 10 различных подвижных моделей, инструкции и рекомендации по программированию.

6) Методические рекомендации для ученика - 4шт.

Содержат руководства по сборке не менее 10 различных моделей на базе базового набора, поясняющие теоретические материалы.

7) Оптический диск с лицензионным программным обеспечением (на русском языке) - 1шт.

Для программирования управляющего контроллера базового робототехнического набора.

8) Оптический диск для преподавателя - 1шт.

Включает в себя: инструкции по программированию базового робототехнического комплекта; примеры базовых программ и комментарии к ним; описание теоретических основ по проектированию роботов и робототехнических систем, а так же описание оборудования и принципов его применения, входящего в состав базового модуля. Методические рекомендации содержат инструкции по управлению подвижными моделями роботов с помощью беспроводного интерфейса, а так же описание процесса разработки систем управления с помощью среды разработки LabView . Описание содержит информацию, необходимую для создания программы управления в среде LabView, а так же описание процесса передачи управляющих команд роботу так и различной информации и показаний бортовых датчиков от робота на компьютер пользователя по беспроводному каналу. Методические рекомендации содержат инструкции по управлению подвижными моделями роботов с помощью мультимедийных устройств на базе ОС Android посредством канала связи на базе интерфейса Bluetooth.

Возраст детей: от 14 лет.

Страна-производитель: Россия.

* МАССИВ ИК-СЕНСОРОВ: представляет единый модуль с общим кол-во ИК сенсоров 7шт. В состав устройства входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.

** УПРАВЛЯЮЩИЙ КОНТРОЛЛЕР: представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Напряжение питания контроллера находится в диапазоне 6-15В. На корпусе контроллера установлены 6 кнопок, 6 индикационных светодиодов, а так же переключатель питания управляющего контроллера. Внутри корпуса контроллера расположен микрофон для детектирования внешних звуков, а так же датчик уровня бортового питания. Контроллер содержит 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.

Все содержимое образовательного робототехнического блока помещено в пластиковый бокс с крышкой, для обеспечения сохранности при перевозке и хранении оборудования.
